РУ, ВРУ, НКУ распределения и управления электроэнергией

Введенное вместо ГОСТ Р 51321.1-2007 с марта 2022 г. и действующее сегодня семейство ГОСТ IEC 61439 разделено на части, формализующие низковольтные комплектные устройства (НКУ) определенного сегмента назначения (см. более детально в этом материале), а вторая часть (ГОСТ IEC 61439-2-2015) регламентирует НКУ распределения и управления энергией (НКУЭ).

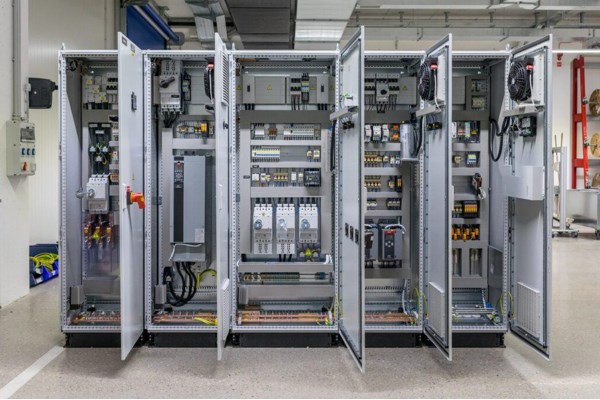

Согласно определениям ГОСТ IEC 61439-2 такие НКУЭ по факту представляют собой впечатляюще емкий спектр устройств от ящичных, щитовых, шкафных РУ, ВРУ (вводно-распределительное устройство) до конденсаторных установок коррекции (повышения) коэффициента мощности, активных фильтров гармоник, комплектных преобразователей электропривода переменного тока с регулируемой скоростью и т.д.

Как и другие части семейства стандартов, ГОСТ IEC 61439-2 построен на положениях ГОСТ IEC 61439-1 (общие требования, нормы, испытания), имеет изменения, дополнения в сравнении с базовой частью и реализуется с учетом ГОСТ IEC/TR 61439-0, регулирующего разработку и производство «нестандартного» НКУ по запросу Заказчика-потребителя.

Проведение проектной проверки устанавливает соответствие проекта узла распределительного устройства и регулирующего устройства или конструкции системы сборки распределительного устройства требованиям соответствующих пунктов стандарта ГОСТ IEC 61439-1.

Устройства, клеммы, контакторы, автоматические выключатели и т.д., встроенные в распределительное устройство и блок управления, которые были испытаны изготовителем этих компонентов в соответствии с применимыми требованиями соответствующих стандартов на продукцию и удовлетворяют им, не нуждаются в повторном испытании (и проверке).

Проверка конструкции должна включать пункты, указанные в таблице выше, а все использованные данные, расчеты и сравнения, сделанные во время проверки - задокументированы в отчете.

При проектировании силовых распределительных устройств и узлов управления и/или распределительных щитов, предназначенных для эксплуатации обычными (неквалифицированными) лицами, используются требования 3 части семейства стандартов.

Начальный разработчик-производитель может выбрать один из нескольких вариантов проверки, в пределах объема, указанного в соответствующем пункте стандарта, а если допускается несколько методов верификации (см. табл. ниже), то несет ответственность за выбор соответствующей процедуры.

Однако важно, чтобы все интегральные устройства были установлены в НКУ в точном соответствии с инструкциями производителя, например, если в инструкциях по установке указано, что в пределах 5 см от НКУ нельзя устанавливать другие распределительные устройства, изготовитель должен действовать соответствующим образом.

Под действие ГОСТ IEC 61439-2 попадают серийные и изготавливаемые на заказ НКУЭ для производственных объектов, включая устройства в составе машин, механизмов, для инфраструктуры и средств транспорта, причем это могут быть НКУ генерации, преобразования, передачи и/или распределения электроэнергии, а значит практически любое электрическое, электромеханическое, электронное, радиоэлектронное оборудование с номинальным напряжением менее 1 кВ.

РУ, ВРУ, НКУ (НКУЭ) распределения, управления электроэнергией и их отличия от низковольтных комплектных устройств другого назначения.

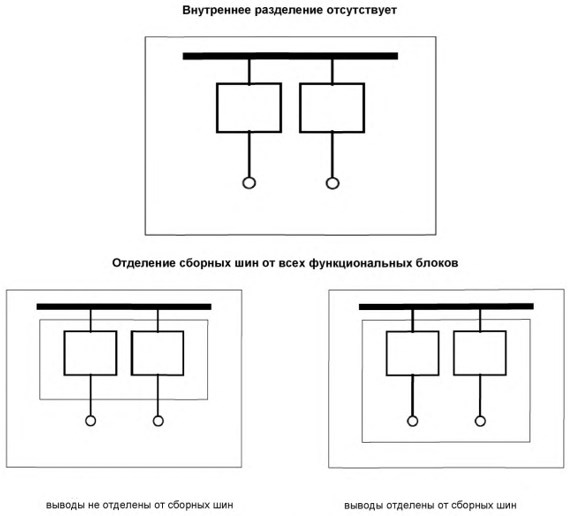

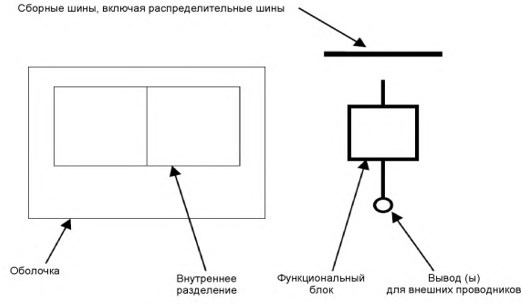

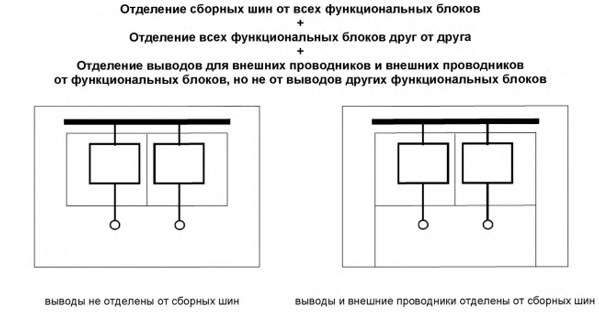

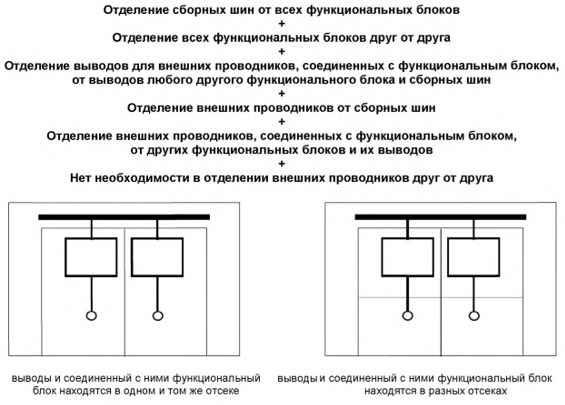

В дополнение к базовому ГОСТ IEC 61439-1, 2 часть семейства по НКУ распределения, управления электроэнергией определяет возможность исполнения НКУЭ с проходами внутри (оперативным, для техобслуживания), стационарными и/или съемными и/или выдвижными частями-блоками, различным видом внутреннего разделения (рис. ниже) и типом электрического соединения блоков (стационарное F, разъемное D, выдвижное W).

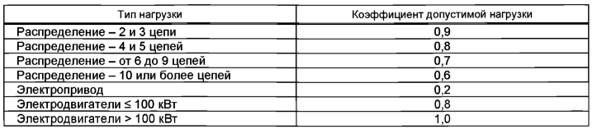

Стандарт регламентирует значения НКО (номинального коэффициента одновременности) для РУ, ВРУ, НКУ (НКУЭ) «по умолчанию» (см. таблицу ниже), а также проведение испытаний на степень защиты от наружного механического удара (код IK) по ГОСТ IЕС 62262-2015.

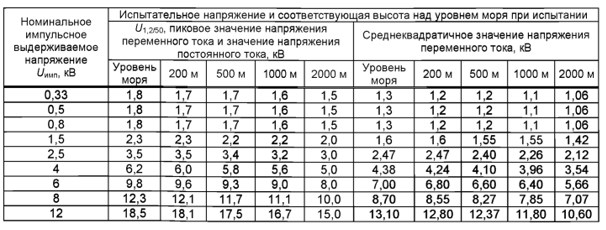

В формализованы требования по минимально допустимой изоляции выдвижных частей (соответствие ГОСТ IEC 60947-3-2022 на разъединители), испытания импульсным напряжением в зависимости от высоты над уровнем моря (см. таблицу ниже), степень защиты от прикосновения (не менее IPXXB – прикосновение пальцем) и попадания посторонних предметов (не менее IP2X – диаметром больше 12.5 мм).

В приложении ВВ стандарта определен перечень вопросов, согласуемых между Заказчиком и производителем-сборщиком РУ, ВРУ, НКУ (НКУЭ) распределения и управления электроэнергией, однако здесь следует понимать, что в зависимости от конкретного назначения, монтажа, условий эксплуатации и даже режима работы объекта этот пакет может быть скорректирован обеими сторонами договора на производство НКУЭ.
