Основные сегменты сборки НКУ (низковольтных комплектных устройств) в ООО «ЭНЕРГО-РЕСУРС». Особенности комплектации и сборки НКУ в производственных цехах компании «ЭНЕРГО-РЕСУРС».

ООО «ЭНЕРГО-РЕСУРС» выполняет сборку НКУ (низковольтных комплектных устройств):

в специальных оболочках - шкафах, щитах, щитках/ящиках, пультах и т.д.:
- неуплотненных и уплотненных однорядных, двухрядных и многорядных с блочной или панельной комплектацией, с монтажом аппаратов на каркасах или рейках, комбинированных и составных;
- габариты и конструктивные особенности которых определяются типом, климатическим исполнением, категорией размещения и степенью защиты;
- спроектированных по модульному принципу согласно семейству стандартов ГОСТ Р МЭК 60917 и прошедших испытания по ГОСТ IEC 62208, ГОСТ Р МЭК 61969-3 (по шкафам наружной установки), ГОСТ Р МЭК 61587 и ГОСТ Р МЭК 62610-5 (по оценке эффективности охлаждения шкафов, используемых внутри помещений);

разрабатываемых, проектируемых по собственным ТУ 27.12.40-001-44900319-2024 (Низковольтные комплектные устройства – вводные, вводно-распределительные и распределительные) – серийных и под заказ, как нетиповых конструктивных решений, комплектации, так и специального или частного назначения с размещением (на объекте), характеристиками и функциями, определяемыми Заказчиком после согласования пакета данных, определяемых ГОСТ IEC/TR 61439-0-2014 и приложением ТУ;

поставляемых:
- с формализованными названиями (вводные (ВУ), вводно-распределительные (ВРУ), распределительные (РУ) устройства), а также названиями, определенными классификацией семейства действующих стандартов ГОСТ IEC 61439 – НКУЭ (низковольтное комплектное устройство распределения и управления электроэнергией по ГОСТ IEC 61439-2), ЩОУНЛ (щитовое оборудование, управляемые неквалифицированными лицами по ГОСТ IEC 61439-3), ЩОСП (щитовое оборудование для строительных площадок по ГОСТ IEC 61439-4), НКУ-ОП (низковольтные комплектные устройства распределения в сетях общего пользования ОСТ IEC 61439-5), AMHS, ACCS и AMPS (НКУ (соответственно) для причалов и пристаней, туристических комплексов и трейлерных стоянок, рынков и прочих уличных публичных объектов по ГОСТ IEC 61439-7);
- под морально устаревшими (типа ГРЩ – главный распределительный щит) и торгово-маркетинговыми названиями (ЩМ (щиты механизации), ШВ (шкафы вентиляции), ШУВ (шкаф управления вентиляцией), ШО/ЩО (шкафы/щиты освещения), ШУ (шкафы учета), РЩ (распределительный щит, щиток), ШР (шкаф распределительный), ПР (пункт распределительный), РП (распределительная панель), ВП (вводная панель), АВР (автомат ввода резерва), ЯРВ (ящик распределительный), ШЛС (шиты лестничные совмещенные или сборочные), ЩРК (щит распределительный для кладовых подвалов) и т.д. и т.п.).

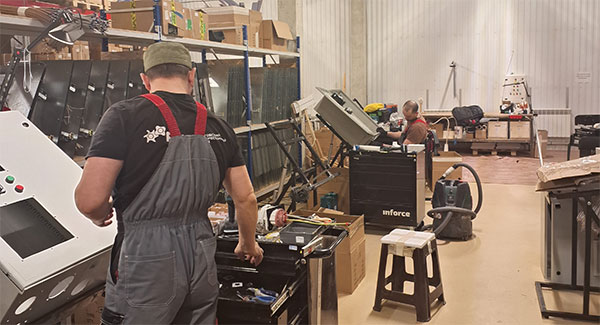

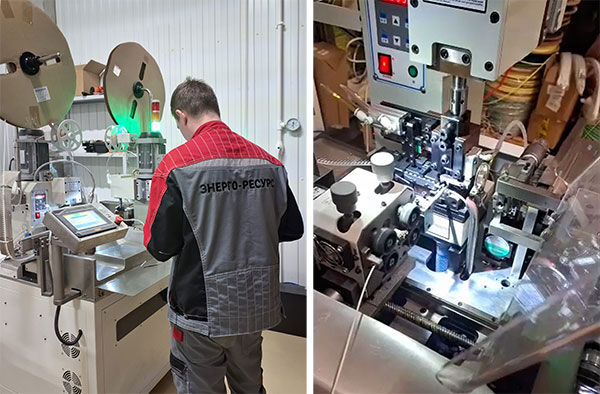

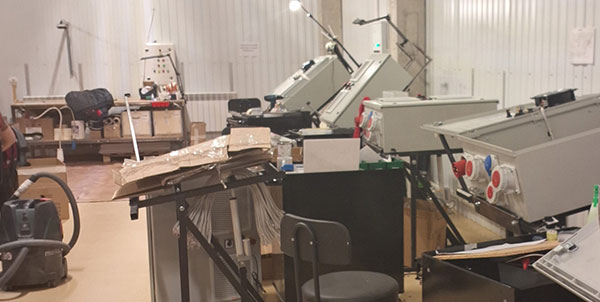

Особенности комплектации и сборки НКУ в производственных цехах компании

При сборке НКУ комплектуются в соответствии со схемой заполнения оболочки (шкафа, щита, щитка/ящика, пульта) защитными и коммутационными аппаратами, электрическими, электромеханическими, электронными компонентами, в том числе выключателями, разъединителями, выключателями-разъединителями и предохранителями по ГОСТ IEC 60947-3, ГОСТ IEC 62423, ГОСТ IEC 61009-1, ГОСТ IEC 61008-1, ГОСТ IEC 60898-1, ГОСТ IEC 60269-3, ГОСТ Р 51327.1.

По запросу (и при исполнении на заказ) любое НКУ может комплектоваться:

электромеханическими (по ГОСТ IEC 62058-21) или электронными микропроцессорными одно- или трехфазными счетчиками учета электроэнергии с возможностью дистанционного доступа для считывания данных, встроенными средствами защиты информации по СТО 34.01-21.1-001-2017 и цифровым интерфейсом протоколов RS-485, Ethernet для передачи данных по каналам связи PLC, Ethernet-VPN, ZigBee, LPWAN, BlueTooth, GPRS (в зависимости от наличия) согласно требований Положения «О единой технической политике в электросетевом комплексе», утвержденной протоколом от 08.11.2019 № 378 заседания Совета директоров ПАО «Россети»;
измерительными трансформаторами тока класса точности 0.5S, что обеспечивает погрешность счетчика не ниже 0.5S и отвечает требованиям новой технической политики ПАО «Россети» к классам точности приборов учета электрической энергии на присоединениях напряжением 0.4-35 кВ;
блоками автоматического включения резервного питания (АВР), обеспечивающими при критическом отклонении напряжения ввода от установленных значений полное (или частичное аварийное) резервируемое снабжение электроэнергией объектов, относящихся к потребителям электроэнергии 1, 2 категории и особой группы 1-й категории;
блоками управления системами освещения (общего, резервного, аварийного) с функцией автоматического переключения на аварийную систему при долговременном провале напряжения, перенапряжениях, срабатывании блока АВР и т.д.;
трансформаторными блоками низкого/низкого (НН/НН - LV/LV) или низкого/сверхнизкого (НН/СНН - LV/ELV) напряжения с исполнением требований к защите оболочек по прил. А2 ГОСТ Р 50571.4.41, штепсельным вилкам, розеткам и/или иные выводы для коммутации оборудования, систем обеспечения и инструмента по пп. 411.7.5 стандарта;
программно-логическими контроллерами (ПЛК), выбираемыми по электротехническим и программным характеристикам, которые определены семейством стандартов IEC 61131 включая IEC 61131-1 (общие положения), IEC 61131-2 (требования и испытания), IEC 61131-3 и IEC 61131-7 (языки программирования), а также с учетом положений безопасности № 187-ФЗ, № 152-ФЗ, IEC 62443-3-3, IEC PAS 62443-3, IEC 61557-12, ГОСТ Р 51317.4.15, IEC 61000-4-4.

После сборки НКУ проходят приемо-сдаточные испытания согласно ТУ 27.12.31-002-44900319-2024 и поставляются Заказчику с гарантиями от ООО «ЭНЕРГО-РЕСУРС»
