В сегменте сетей низкого напряжения (до 1 кВ) водные распределительные устройства (аббревиатура ВРУ, согласно определению ПУЭ 7 - вводно-распределительное) – это (упрощенно для понимания) пакет аппаратуры коммутации, защиты, зачастую управления, измерения, автоматики, а также сборных, соединительных кабелей (шин) и вспомогательного оборудования в защитной оболочке (шкаф, щит, щиток, пульт, ящик), обеспечивающий распределение и управление электроэнергией в силовой сети промышленного, непромышленного, инфраструктурного объекта. При поставках в готовых (после подключения) сборках, ВРУ – это низковольтное комплектное устройство (НКУ), регламентированное семейством действующих федеральных стандартов ГОСТ IEC 61439 (с весны действуют вместо отмененного ГОСТ Р 51321.1-2007).

Кроме семейства ГОСТ IEC 61439 ВРУ, а также распределительные устройства (РУ) для жилых и общественных зданий регламентирует ГОСТ 32396-2021, для производственных, коммерческих, общественных объектов - ГОСТ 32397-2020, для домовых сетей внутри жилых зданий (квартирные, этажные) - ГОСТ 32395-2020.

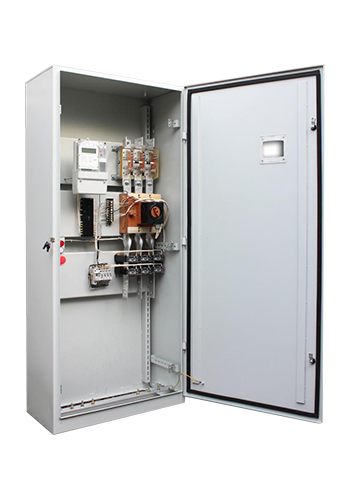

Согласно ТУ 27.12.31-002-44900319-2024 ООО «ЭНЕРГО-РЕСУРС» может выполнить поставку вводных (ВРУ-1), вводно-распределительных (ВРУ-2), распределительных (ВРУ-3) и шкафных вводно-распределительных или распределительных (ВРУ-4) низковольтных комплектных устройств с названиями и аббревиатурами (будут введены в Паспорта и Руководства по Эксплуатации), которые:

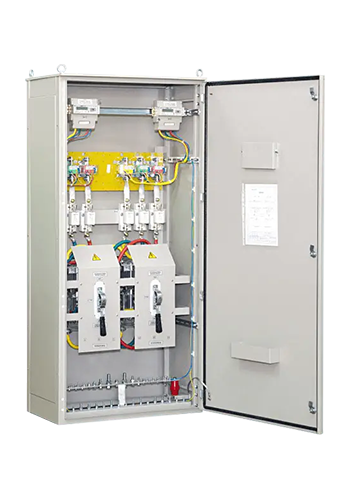

• регламентированы в действующей нормативно-правовой базе России - ГРЩ (главный распределительный щит), ЩКН или ЩКУ (щиток квартирный настенного исполнения или встраиваемый), 3ЩЭУ (щиток этажный, встраиваемый в нишу с трехфазными автоматическими выключателями), ЩЭУГ (этажный учетно-распределительно-групповой, встраиваемый в нишу) и т.д. по ГОСТ 32395, ЩР (щиток распределительный настенный) или УЩР (встраиваемый в нишу) по ГОСТ 32397;
• регламентированы семейством действующих стандартов по НКУ - НКУЭ, НКУ-ОП (в том числе НКУ-ОП-Д, НКУ-ОП-НД), ЩОУНЛ, ЩОСП, AMHS, ACCS, AMPS, AEVCS;
• используются для идентификации НКУ по функциональному назначению - ЩМ (щиты механизации), ШВ (шкафы вентиляции), ШУВ (шкаф управления вентиляцией), ШО/ЩО (шкафы/щиты освещения), ШУ (шкафы учета) и пр.;
• являются торговыми марками или неформализованными торгово-маркетинговыми – РЩ (распределительный щит, щиток), ШР (шкаф распределительный), ПР (пункт распределительный), РП (распределительная панель), ВП (вводная панель), АВР (автомат ввода резерва), ЯРВ (ящик распределительный), ШЛС (шиты лестничные совмещенные или сборочные), ЩРК (щит распределительный для кладовых подвалов) и т.п.

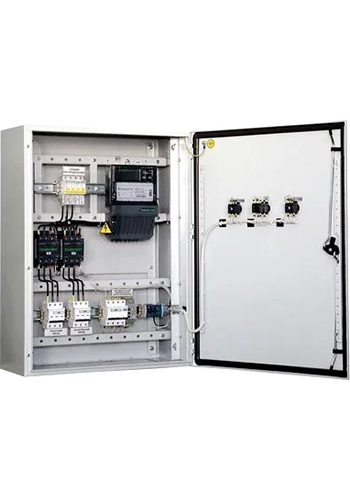

Особенности и отличия водных, вводно-распределительных и распределительных устройств для сетей низкого напряжения.

Прежде, чем купить вводно-распределительное устройство, в том числе при использовании в (сомнительно корректном) проекте торгово-маркетингового названия, следует четко понимать безусловные факты того, что:

• по основному функциональному назначению вводные устройства (ВУ) отличаются от ВРУ или распределительных устройств (РУ) только отсутствием ответвительных линий с аппаратурой, т.е. ввод и вывод (условно) аналогичны, но в оболочку могут интегрироваться автоматы, средства измерений, приборы учета, блок автоматического включения резерва, фильтр гармоник и т.д.;
• отличия между ВРУ и РУ условные, поскольку почти всегда на вводе устанавливается автомат (или рубильник), защита в блоке распределения, а функциональное назначение определяется аппаратами, приборами и блоками, входящими в комплектацию по ТУ (или определяемыми Заказчиком при исполнении ВРУ, РУ на заказ);

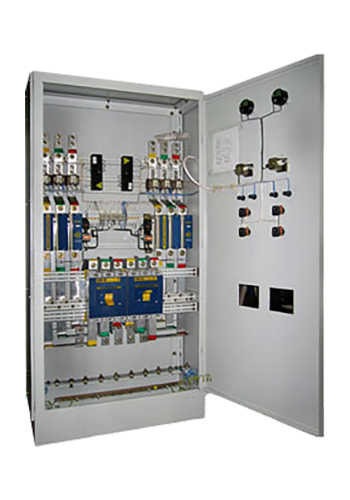

• внутреннее пространство защитной оболочки ВУ, ВРУ, РУ в основном определяется количеством аппаратов, блоков, приборов и регламентированными (минимально допустимыми) расстояниями между ними (и корпусом), т.е. ВРУ может быть и небольшим щитком, ящиком, и габаритным шкафом (или двумя или более шкафами) напольного исполнения.

В свою очередь количество аппаратов, блоков, приборов в оболочке ВРУ зависит от места интеграции НКУ (на вводе в объект, в отдельные сегменты силовой сети объекта, возле группы оборудования и пр.), топологии силовой сети, а также от мощности, характера нагрузки и степени негативного влияния других сегментов сети на нагрузку под управлением ВРУ, РУ.

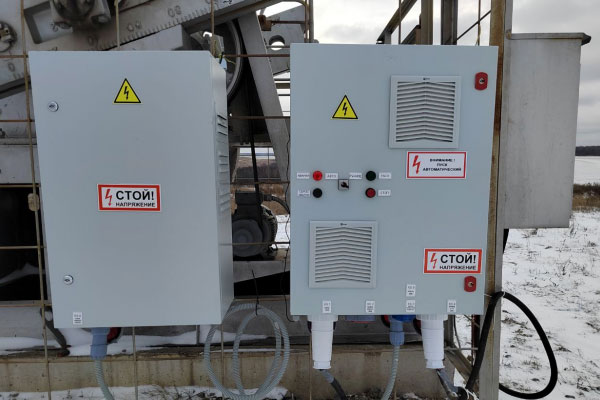

Так, для ВУ, ВРУ, устанавливаемых в балансовой принадлежности Абонента на вводе питающей линии с ТП распределительной организации возможно целесообразной будет интеграция в оболочку (шкаф) пассивного (или активного) фильтра гармоник для нивелирования трансмиссии гармонических искажений из распределительной сети, конденсаторной батареи для снижения перетока реактивной мощности (и снижения счетов за электроэнергию) и т.д. В свою очередь ВРУ, РУ в форм-факторе щита, ящика, используемого для коммутации приводов экономически выгодно проектировать с пассивным фильтром гармоник (или демпфирующим реактором), для предотвращения эмиссии гармоник от преобразователя частоты и т.д.

Поэтому компания «ЭНЕРГО-РЕСУРС» выпускает серийные ВУ, ВРУ, РУ, но больше ориентируется на проектирование и изготовление низковольтных комплектных водных, вводно-распределительных и распределительных устройств на заказ, что позволяет создавать оптимальные по функциональности и экономичные по стартовым (и эксплуатационным) расходам НКУ, как «типовые», так и специального назначения.
